W ogniwie elektrochemicznym wszystko zaczyna się od dwóch elektrod, elektrolitu i reakcji redoks, które zamieniają energię chemiczną w elektryczną. Anoda i katoda brzmią szkolnie, ale w praktyce decydują o tym, skąd bierze się napięcie, którędy płyną elektrony i dlaczego jeden układ oddaje energię, a inny ją zużywa do wymuszenia reakcji. W tym tekście rozkładam temat na części, pokazuję różnicę między elektrodami a biegunami i odnoszę wszystko do akumulatora samochodowego.
Najważniejsze różnice między elektrodami i biegunami
- Anoda to miejsce utleniania, a katoda to miejsce redukcji.
- To, czy elektroda jest dodatnia czy ujemna, zależy od rodzaju ogniwa i trybu pracy.
- W klasycznym akumulatorze samochodowym jedno ogniwo daje około 2,1-2,2 V, więc bateria 12 V składa się zwykle z 6 ogniw.
- Elektrolit przenosi jony, a separator utrzymuje elektrody w bezpiecznej odległości.
- Przy ładowaniu trzeba brać pod uwagę technologię baterii, zwłaszcza AGM.
Jak rozumiem rolę elektrod w ogniwie elektrochemicznym
Gdy tłumaczę ten temat najprościej, zaczynam od reakcji, a dopiero później od napięcia. Anoda to elektroda, na której zachodzi utlenianie, czyli oddawanie elektronów, a katoda to miejsce redukcji, czyli ich przyjmowania. W obwodzie zewnętrznym elektrony płyną od anody do katody, a wewnątrz ogniwa ruch ładunku przejmują jony poruszające się w elektrolicie.
To ważne rozróżnienie, bo w elektrochemii nie chodzi o sam znak zacisku, tylko o przebieg reakcji. Pomaga tu prosta zasada, którą sam często stosuję w praktyce: utlenianie na anodzie, redukcja na katodzie. Jeśli ktoś trzyma się tej logiki, dużo trudniej pomylić się przy czytaniu schematu albo opisie akumulatora.

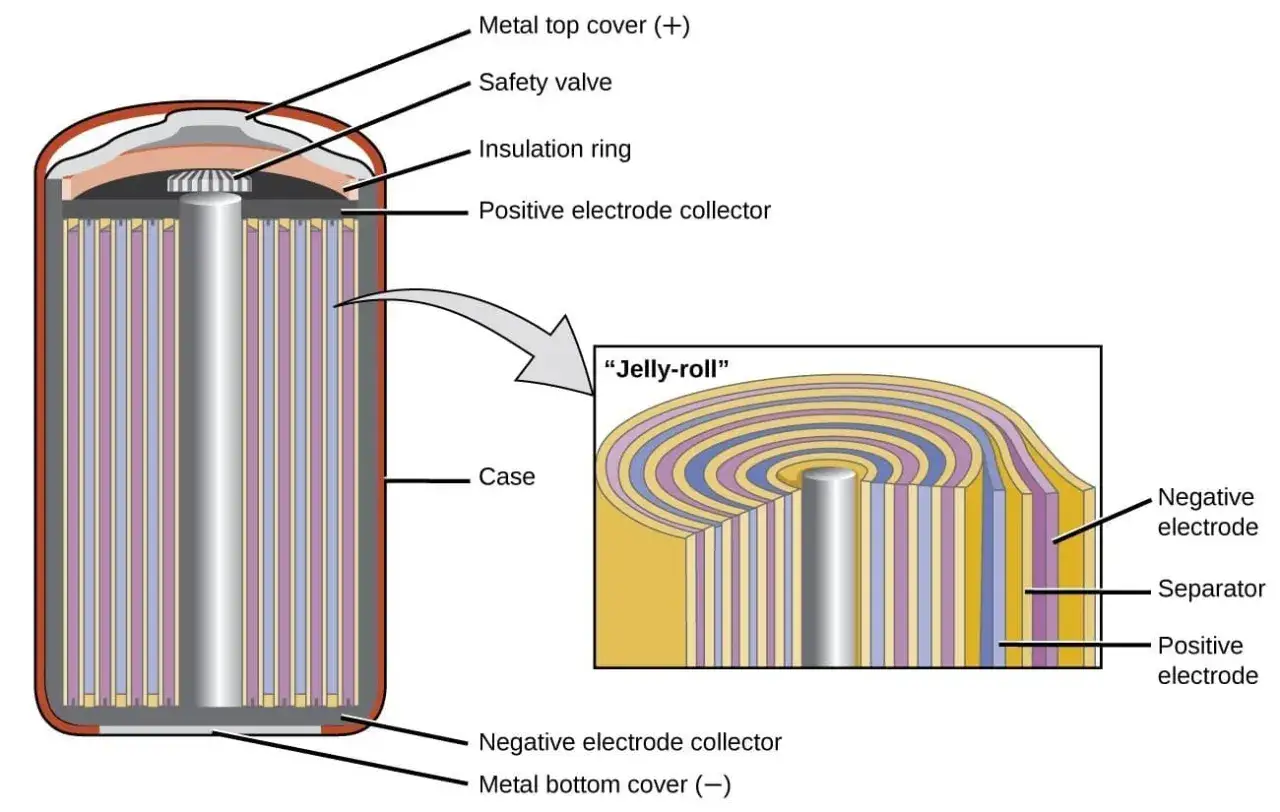

W skrócie: anoda oddaje elektrony, katoda je odbiera, a cały układ działa tylko dlatego, że elektrody nie pracują w próżni, lecz w towarzystwie elektrolitu i pozostałych elementów ogniwa. To prowadzi już wprost do pytania, z czego właściwie taki układ jest zbudowany.Z jakich części składa się ogniwo i co robi każda z nich
Jeśli patrzeć na ogniwo jak na układ techniczny, a nie szkolny rysunek, widać od razu, że nie wystarczą same elektrody. Każda część ma swoją funkcję i każda może być źródłem problemu, jeśli jest zużyta, źle dobrana albo zabrudzona.
| Część | Rola | Co daje w praktyce |
|---|---|---|
| Anoda | Miejsce utleniania | Oddaje elektrony do obwodu zewnętrznego |
| Katoda | Miejsce redukcji | Przyjmuje elektrony i domyka reakcję |
| Elektrolit | Medium do transportu jonów | Umożliwia przepływ ładunku wewnątrz ogniwa |
| Separator | Oddziela elektrody | Zapobiega zwarciu, ale przepuszcza jony |
| Płyty i kratki | Nośnik materiału aktywnego | Zwiększają powierzchnię reakcji |
Ja patrzę na to tak: anoda i katoda są najbardziej widoczne w opisie, ale bez elektrolitu i separatora całe ogniwo nie ruszy albo stanie się po prostu niebezpieczne. W akumulatorach samochodowych dochodzą jeszcze płyty kratkowe i masa czynna, czyli materiał, który faktycznie uczestniczy w reakcji. Dzięki temu można już płynnie przejść do częstego źródła nieporozumień, czyli znaków plus i minus.
Dlaczego znak plus i minus potrafi mylić
W praktyce najwięcej błędów bierze się stąd, że ludzie próbują zapamiętać elektrody wyłącznie przez bieguny. To działa tylko częściowo. Znak dodatni albo ujemny zależy od rodzaju ogniwa i od tego, czy układ sam wytwarza prąd, czy jest do tego prądu zmuszany z zewnątrz.
| Typ układu | Co napędza proces | Anoda | Katoda | Przykład |
|---|---|---|---|---|
| Ogniwo galwaniczne | Reakcja chemiczna sama wytwarza prąd | Ujemna | Dodatnia | Rozładowująca się bateria |
| Ogniwo elektrolityczne | Zewnętrzne źródło wymusza reakcję | Dodatnia | Ujemna | Elektroliza lub wymuszone ładowanie |
To właśnie dlatego sama etykieta plus/minus nie wystarcza. Jeśli nie wiesz, czy mówisz o oddawaniu energii, czy o procesie wymuszonym z zewnątrz, łatwo dojść do błędnego wniosku. Z mojego punktu widzenia to jeden z tych tematów, które warto uporządkować od razu, bo później oszczędza to sporo czasu przy diagnozie. A najlepszym sprawdzianem jest konkretny przykład, czyli akumulator samochodowy.
Jak to wygląda w akumulatorze samochodowym
W klasycznym akumulatorze kwasowo-ołowiowym pojedyncze ogniwo daje około 2,1-2,2 V, więc bateria 12 V to w rzeczywistości zestaw kilku ogniw połączonych szeregowo. W praktyce najczęściej są to 6 ogniw. To nie jest drobny szczegół: właśnie ta konstrukcja tłumaczy, czemu stan jednego ogniwa potrafi osłabić cały akumulator.
W środku działają trzy podstawowe składniki: płyta ołowiowa, płyta z tlenku ołowiu oraz elektrolit, czyli wodny roztwór kwasu siarkowego. Podczas rozładowania na obu elektrodach powstaje siarczan ołowiu, a podczas ładowania proces odwraca się. W praktyce oznacza to, że akumulator nie tylko oddaje energię, ale też nieustannie „pracuje chemicznie” i dlatego nie lubi głębokich rozładowań ani długiego stania bez doładowania.
Przeczytaj również: Przyczyna twardego pedału sprzęgła – co może go powodować?
Co ma znaczenie przy ładowaniu
Tu zaczyna się część, która ma bezpośrednie znaczenie dla kierowcy. W materiałach VARTA dla akumulatorów AGM podawany jest zakres ładowania 14,4-14,8 V, co dobrze pokazuje, że nie ma jednego uniwersalnego napięcia dla każdej baterii. Zbyt słabe ładowanie kończy się niedoładowaniem, a zbyt mocne może skracać żywotność lub powodować przegrzewanie. Dlatego przy samochodach ze start-stopem, dużym obciążeniem elektrycznym albo baterią AGM dobór prostownika ma realne znaczenie.
Po takim przykładzie najłatwiej już wskazać typowe pomyłki, które psują zrozumienie całego tematu.
Najczęstsze błędy przy nauce o elektrodach
W rozmowach o elektrochemii wracają zwykle te same nieporozumienia. Najlepiej rozbroić je od razu, bo potem wchodzą w nawyk i utrudniają czytanie nawet prostych schematów.
- Mylenie elektrody z biegunem. Biegun plus albo minus nie definiuje elektrody raz na zawsze; decyduje reakcja zachodząca w danym układzie.
- Założenie, że katoda zawsze jest dodatnia. W ogniwie galwanicznym tak bywa, ale w układzie elektrolitycznym znak się odwraca.
- Ignorowanie separatora. To nie zbędny dodatek, tylko element bezpieczeństwa i droga dla jonów.
- Ładowanie każdego akumulatora tym samym prostownikiem. AGM i klasyczny kwasowo-ołowiowy nie zawsze lubią te same parametry.
- Ocenianie baterii po jednym odczycie. Napięcie po postoju, pod obciążeniem i podczas ładowania mówi o czymś innym.
Z mojego punktu widzenia ostatni błąd jest najdroższy, bo prowadzi do niepotrzebnej wymiany sprawnego akumulatora albo odwrotnie - do ignorowania faktycznie zużytej baterii. To prowadzi już prosto do rzeczy najpraktyczniejszej: co sprawdzić w aucie, gdy akumulator zaczyna sprawiać kłopoty.
Co sprawdzić, gdy akumulator w aucie nie pracuje jak trzeba
Jeśli akumulator zaczyna słabo kręcić rozrusznikiem, mało daje po krótkiej trasie albo auto dłużej stoi, ja zawsze zaczynam od prostych pomiarów i dopiero potem szukam większej awarii. Najpierw napięcie po postoju, potem ładowanie, na końcu stan połączeń.
- Sprawdź napięcie spoczynkowe. Dla sprawnego 12-woltowego akumulatora kwasowo-ołowiowego okolice 12,6 V są dobrym punktem odniesienia po kilku godzinach postoju.
- Zweryfikuj ładowanie. Jeśli napięcie podczas pracy silnika wyraźnie odbiega od typowych wartości ładowania, problem może leżeć po stronie alternatora, regulatora napięcia albo samego akumulatora.
- Obejrzyj klemy i przewody. Zaśniedziałe lub luźne połączenia potrafią udawać słabą baterię i podnosić opór w układzie.
- Dobierz ładowarkę do technologii. AGM, EFB i klasyczny akumulator nie zawsze wymagają tego samego profilu pracy.
Jeśli jeździsz głównie na krótkich odcinkach, doładowanie baterii co jakiś czas ma większy sens niż wymiana w ciemno. W samochodzie najważniejsze jest nie to, jak nazywa się elektroda, ale czy układ naprawdę pracuje w odpowiednich warunkach. Gdy trzymasz się tej zasady, łatwiej zrozumieć działanie ogniwa, rozsądniej ocenić stan akumulatora i szybciej odróżnić problem baterii od problemu ładowania.
