Połączenie diagnostyczne w aucie to dziś coś więcej niż zwykła wtyczka. To właśnie przez interfejs komputer, tester albo aplikacja wymienia dane z elektroniką pojazdu, odczytuje błędy i pomaga ocenić stan układów. W tym tekście pokazuję, z czego składa się taki zestaw, jak działa w praktyce i na co zwrócić uwagę, gdy korzystasz z niego w warsztacie, na stacji kontroli albo w przydomowym garażu.
Najważniejsze rzeczy, które warto zapamiętać
- W samochodach osobowych najczęściej spotkasz 16-pinowe złącze diagnostyczne, ale nie każdy pojazd korzysta z takiego samego układu komunikacji.
- Najważniejsze części to gniazdo, przewód, moduł komunikacyjny, oprogramowanie i stabilne zasilanie.
- W nowszych autach dużą rolę grają magistrala CAN i Ethernet DoIP, a w starszych modelach często spotyka się K-Line.
- Słaby akumulator, zabrudzone piny i nieaktualne oprogramowanie są jednymi z najczęstszych powodów problemów.
- Diagnostyka pomaga szybko zawęzić usterkę, ale nie zastępuje oględzin mechanicznych i pomiarów.
Dlaczego to połączenie ma znaczenie w samochodzie i na przeglądzie
W motoryzacji liczy się nie tylko sama elektronika, ale też to, czy da się z nią sprawnie porozumieć. Bez tego trudno odczytać błędy silnika, sprawdzić zapisane parametry, porównać wartości rzeczywiste z oczekiwanymi albo ocenić, czy układ ABS, poduszki powietrzne lub emisji spalin pracuje tak, jak powinien. W praktyce oznacza to szybszą diagnozę i mniej zgadywania.
Na stacji kontroli pojazdów i w warsztacie temat jest jeszcze ważniejszy, bo komputer daje tylko część obrazu. Jeżeli odczyt pokaże brak błędów, to nadal trzeba spojrzeć na hamulce, zawieszenie, stan przewodów, szczelność układu i realne zachowanie auta na drodze. Ja patrzę na to tak: elektronika porządkuje diagnozę, ale nie zastępuje mechanika. Właśnie dlatego dobrze rozumiane połączenie diagnostyczne oszczędza czas, pieniądze i nerwy. Żeby korzystać z niego sensownie, trzeba wiedzieć, z jakich elementów składa się cały zestaw.
Z czego składa się diagnostyczne połączenie i za co odpowiada każdy element
Najprościej rozbijam ten temat na kilka części, bo wtedy łatwiej zrozumieć, gdzie naprawdę powstają problemy. Często winny nie jest sam tester, tylko pojedynczy element: luźna końcówka, uszkodzony przewód, zła przejściówka albo brak zgodności z protokołem auta.
| Część | Za co odpowiada | Co najczęściej się psuje |
|---|---|---|

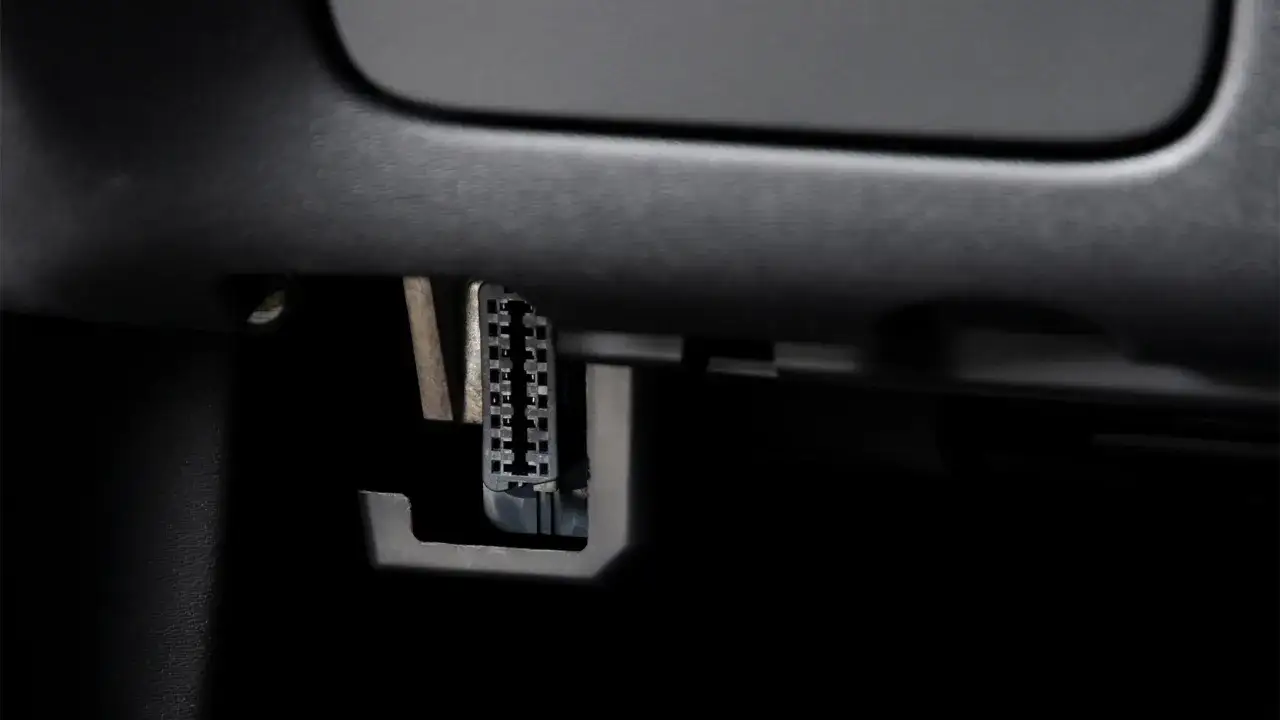

| Gniazdo w pojeździe | Zapewnia fizyczne podłączenie i dostęp do sygnałów. W wielu autach osobowych jest to 16-pinowe złącze OBD, gdzie piny 4 i 5 zwykle pełnią funkcję masy, 16 dostarcza zasilanie, a 6 i 14 często obsługują CAN. | Wyłamane styki, zabrudzenie, luźne osadzenie wtyku, brak zasilania na pinie 16. |

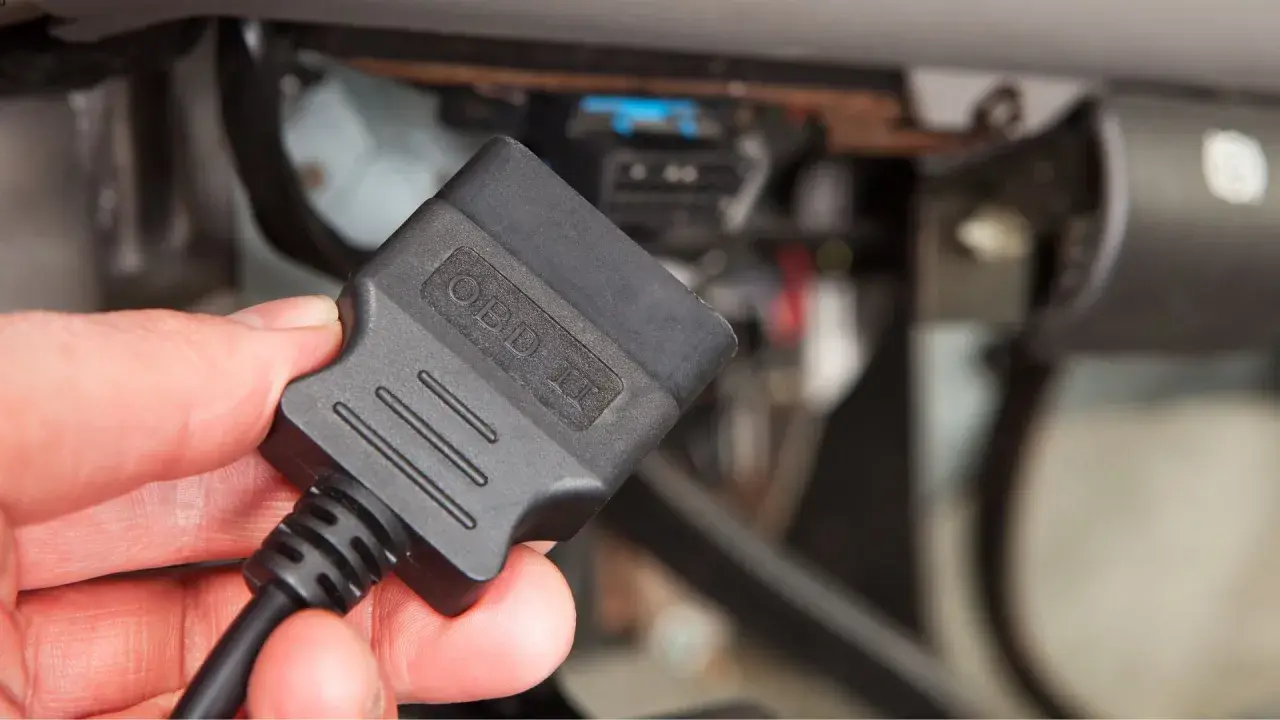

| Wtyk i przewód | Przenoszą sygnał między pojazdem a urządzeniem diagnostycznym. | Przerwy w kablu, pęknięta izolacja, zużyte zatrzaski, słaby kontakt na pinach. |
| Moduł komunikacyjny | Tłumaczy dane z auta na format zrozumiały dla komputera lub tabletu. To serce całego układu. | Brak zgodności z protokołem, błędy komunikacji, losowe rozłączenia. |
| Oprogramowanie | Wyświetla kody usterek, parametry bieżące, testy wykonawcze i procedury serwisowe. | Nieaktualna baza danych, błędna interpretacja kodów, brak wsparcia dla konkretnego modelu. |
| Zasilanie | Utrzymuje stabilną pracę urządzenia i niekiedy zasila samą komunikację. | Spadki napięcia, resetowanie się sprzętu, przerywanie sesji. |
| Protokół komunikacji | Określa zasady wymiany danych. W starszych autach spotyka się K-Line, w wielu nowszych CAN, a w kolejnej generacji coraz częściej DoIP przez Ethernet. | Brak obsługi przez sprzęt, ograniczony odczyt, komunikat o braku połączenia. |
W praktyce właśnie tu najczęściej wychodzi różnica między tanim gadżetem a narzędziem, które naprawdę pracuje. Jeśli zestaw nie potrafi poprawnie dogadać się z autem, to nawet najlepszy ekran niewiele daje. Dlatego w kolejnym kroku warto zobaczyć, jak ta komunikacja przebiega od momentu podłączenia do odczytu danych.
Jak przebiega komunikacja krok po kroku
Ja zwykle dzielę cały proces na pięć prostych etapów. Dzięki temu łatwiej zdiagnozować, na którym miejscu pojawia się błąd i czy problem leży po stronie auta, czy po stronie sprzętu.
- Podłączenie i sprawdzenie zasilania - urządzenie łączy się z gniazdem, a tester ocenia, czy ma stabilne warunki pracy. Jeśli napięcie jest zbyt niskie, sesja może się urwać już na starcie.
- Rozpoznanie pojazdu - program pobiera dane identyfikacyjne, numer VIN lub informacje o sterowniku, żeby dobrać właściwy zestaw procedur.
- Ustanowienie połączenia z modułem - moduł komunikacyjny wysyła zapytanie i czeka na odpowiedź sterownika. To moment, w którym znaczenie ma zgodność protokołu.
- Odczyt parametrów i kodów - system pobiera błędy, wartości bieżące, statusy gotowości i inne dane potrzebne do diagnozy.
- Interpretacja i decyzja - tu wchodzi doświadczenie. Sam kod nie wystarcza, bo ten sam wpis może mieć różne przyczyny w zależności od auta, warunków i objawów.
Warto pamiętać, że komunikacja nie zawsze kończy się na samym odczycie. W lepszych zestawach można uruchomić testy wykonawcze, sprawdzić działanie konkretnego elementu, a czasem także przeprogramować sterownik albo wykonać adaptację po naprawie. To właśnie różni prosty odczyt błędów od porządnej diagnostyki. Skoro wiemy już, jak to działa, pora uporządkować najczęściej spotykane rozwiązania.
Jakie rozwiązania spotkasz najczęściej
Rynek jest szerszy, niż wielu kierowców zakłada. Jedno urządzenie świetnie nadaje się do prostego sprawdzania błędów, a inne lepiej sprawdza się w pracy z wieloma markami i nowszymi systemami. Poniżej rozkładam to na praktyczne kategorie.
| Typ rozwiązania | Gdzie sprawdza się najlepiej | Główna zaleta | Ograniczenie |
|---|---|---|---|
| Prosty czytnik OBD | Podstawowy odczyt błędów silnika w autach osobowych. | Szybki start i niski próg wejścia. | Zwykle ogranicza się do części informacji i nie obsługuje pełnej diagnostyki wszystkich sterowników. |
| Rozwiązanie Bluetooth lub Wi-Fi | Domowy garaż i szybki podgląd parametrów na telefonie. | Wygoda i mobilność. | Zależność od aplikacji, jakości połączenia i zgodności z konkretnym autem. |
| Sprzęt przewodowy z modułem komunikacyjnym | Warsztat i stacja kontroli, gdzie liczy się stabilność. | Lepsza pewność połączenia i szerszy zakres funkcji. | Większy koszt i mniej swobody niż w wersjach mobilnych. |
| PassThru | Praca z oprogramowaniem producenta i bardziej zaawansowana obsługa. | Umożliwia kontakt z fabrycznymi narzędziami i aktualizacjami. | Wymaga kompatybilnego sprzętu, wiedzy i często dodatkowej licencji. |
| Rozwiązania z DoIP | Nowsze auta z komunikacją po Ethernet. | Wysoka przepustowość i lepsza obsługa współczesnej elektroniki. | Nie każdy starszy zestaw to obsłuży, więc trzeba uważać na zgodność. |
Ja najczęściej patrzę na to nie przez pryzmat „lepszy czy gorszy”, tylko „do czego ma służyć”. Do prostego sprawdzenia kontrolki MIL wystarczy coś skromniejszego. Do pracy przy wielu markach, szczególnie w nowszych autach, warto mieć sprzęt z aktualizacjami, lepszym wsparciem protokołów i sensownym oprogramowaniem. To prowadzi prosto do najważniejszego pytania: jak wybrać zestaw, który nie zawiedzie po kilku miesiącach.
Jak dobrać sprzęt do warsztatu, stacji albo własnego garażu
Jeśli miałbym wskazać czynniki, które naprawdę mają znaczenie, zacząłbym od zgodności. Nie chodzi wyłącznie o to, czy wtyczka pasuje do gniazda, ale czy cały zestaw rozumie komunikację auta, obsługuje właściwe protokoły i pozwala pracować z markami, które pojawiają się u ciebie najczęściej.
- Zgodność z markami i rocznikami - starsze auta mogą wymagać K-Line lub adapterów, nowsze coraz częściej korzystają z CAN i DoIP.
- Aktualizacje oprogramowania - bez nich nawet dobry sprzęt szybko traci wartość, bo przy nowych modelach pojawiają się ograniczenia dostępu i nowe sterowniki.
- Stabilność połączenia - w warsztacie przewód i solidny moduł zwykle wygrywają z najtańszym rozwiązaniem bezprzewodowym.
- Jakość wykonania - słabe piny, sztywne przewody i luźne zatrzaski psują pracę szybciej niż brak „bajerów”.
- Wsparcie techniczne - jeśli diagnozujesz kilka marek, pomoc producenta i dobre instrukcje mają realną wartość.
- Zakres funkcji - do samego odczytu błędów wystarczy mniej, ale do adaptacji, testów wykonawczych i pracy z modułami komfortu potrzeba już wyższej klasy narzędzia.
W praktyce warto też myśleć o codziennym scenariuszu pracy. Jeśli obsługujesz głównie auta osobowe, liczy się szybkość podłączenia i prosty dostęp do danych. Jeśli pracujesz z nowszymi samochodami albo wykonujesz bardziej złożone naprawy, lepiej postawić na sprzęt, który nie będzie ograniczał cię po pierwszym nietypowym przypadku. Tę samą zasadę stosuję przy ocenie błędów i usterek, bo najgorsze pomyłki zaczynają się zwykle od drobiazgów.
Najczęstsze błędy i sygnały, że coś w układzie nie gra
Najbardziej kosztowny błąd to zakładanie, że problem leży od razu w samochodzie. Wiele razy widziałem sytuację, w której winny był po prostu kabel, słabe zasilanie albo źle dobrany adapter. Objawy są zwykle podobne, więc warto je znać.
- Brak komunikacji z autem - najpierw sprawdzam zasilanie, piny i zgodność protokołu, dopiero potem podejrzewam sterownik.
- Połączenie zrywa się po kilku sekundach - zwykle chodzi o napięcie, uszkodzony przewód albo niestabilny moduł komunikacyjny.
- Odczyt działa tylko częściowo - sprzęt może obsługiwać wyłącznie podstawowe funkcje, a nie pełną diagnostykę wszystkich modułów.
- Losowe, niespójne wyniki - tu często winne są stare dane w programie, brak aktualizacji lub słaby kontakt na pinach.
- Kasowanie błędów bez diagnozy - to błąd klasyczny. Kod znika, ale przyczyna zostaje i wraca przy następnym cyklu pracy auta.
Jeśli chcesz zaoszczędzić czas, nie zaczynaj od interpretacji kodu. Zacznij od podstaw: czy sprzęt jest dobrze podłączony, czy ma zasilanie i czy auto w ogóle pozwala na stabilną komunikację. Tę samą kolejność stosuję zawsze przed podłączeniem testera, bo ona najczęściej od razu zawęża problem. Zanim jednak urządzenie zacznie cokolwiek odczytywać, warto wykonać kilka krótkich kontroli.
Co sprawdzam przed podłączeniem auta, żeby nie tracić czasu
W mojej pracy najlepiej sprawdza się krótka lista startowa. Zajmuje minutę albo dwie, a potrafi oszczędzić pół godziny błądzenia po menu i wymiany przypuszczeń.
- Napięcie akumulatora - przy wyraźnie słabym zasilaniu zaczynam od ładowania lub podtrzymania, bo diagnostyka bywa wtedy niestabilna.
- Stan gniazda - sprawdzam, czy piny nie są wygięte, zaśniedziałe albo wypchnięte.
- Prawidłowy adapter - szczególnie w starszych i cięższych pojazdach nie każdy konektor pasuje do konkretnego układu.
- Wersję programu - stara baza potrafi nie rozpoznać auta albo źle opisać kod usterki.
- Warunki pracy auta - czasem silnik ma być uruchomiony, czasem zapłon wystarczy, a czasem trzeba wykonać procedurę w określonej kolejności.
Praktyczna zasada jest prosta: jeśli napięcie spada, połączenie przerywa się albo tester działa tylko „na pół gwizdka”, nie warto od razu winić sterownika. Najpierw warto wykluczyć podstawy. Dopiero potem przechodzi się do analizy kodów, parametrów i testów. To właśnie ten porządek najczęściej odróżnia szybką, trafioną diagnozę od kosztownego zgadywania.
Co z tego wynika dla kierowcy i diagnosty
Najlepszy wniosek jest taki, że dobrze dobrane i poprawnie używane połączenie diagnostyczne przyspiesza pracę, ale tylko wtedy, gdy całość traktuje się jako system, a nie pojedynczy gadżet. Dla kierowcy oznacza to jedno: nie kasować błędów na ślepo i dbać o stan akumulatora, gniazda oraz podstawowej elektryki. Dla diagnosty oznacza to drugie: zawsze zaczynać od zasilania, zgodności i stabilności komunikacji, a dopiero później iść w stronę kodów, adaptacji i testów.
Jeśli patrzeć na to z perspektywy stacji kontroli pojazdów albo warsztatu, największą wartość daje sprzęt, który działa przewidywalnie i ma wsparcie dla aut spotykanych na co dzień. Wtedy elektronika naprawdę pomaga, zamiast dokładać kolejny problem do listy. I właśnie tak rozumiem temat części tego układu: nie jako zbiór przypadkowych elementów, ale jako zestaw współpracujących ze sobą ogniw, od gniazda w aucie po ostatni odczyt na ekranie.
