W artykule przedstawimy różne typy oscyloskopów, porównując modele stacjonarne i przenośne. Dowiesz się również, jakie są koszty związane z zakupem oscyloskopu oraz jakie modele są rekomendowane dla różnych zastosowań. Dzięki temu będziesz mógł wybrać urządzenie, które najlepiej odpowiada Twoim wymaganiom.
Najistotniejsze informacje:- Wybór oscyloskopu powinien opierać się na liczbie kanałów, pasmie przenoszenia i częstotliwości próbkowania.
- Stacjonarne oscyloskopy oferują lepszą stabilność, podczas gdy przenośne modele zapewniają mobilność.
- Budżet na oscyloskop powinien być dostosowany do Twoich potrzeb: dla amatorów dostępne są tańsze opcje, a profesjonaliści mogą zainwestować w zaawansowane urządzenia.
- Przykładowe modele oscyloskopów różnią się parametrami, co wpływa na ich zastosowanie w diagnostyce elektronicznej.
Wybór oscyloskopu do warsztatu: kluczowe cechy do rozważenia
Wybierając oscyloskop do warsztatu, warto zwrócić uwagę na kilka kluczowych parametrów, które wpływają na jego funkcjonalność. Najważniejsze z nich to liczba kanałów, pasmo przenoszenia oraz częstotliwość próbkowania. Te cechy decydują o tym, jak dobrze oscyloskop poradzi sobie z różnymi zadaniami, od analizy sygnałów audio po diagnostykę układów elektronicznych.W praktyce, oscyloskop powinien być co najmniej dwukanałowy, a najlepiej czterokanałowy, co staje się standardem w warsztatach. Dla większości zastosowań amatorskich wystarczające jest pasmo na poziomie 50–100 MHz, co zaspokaja potrzeby zarówno w przypadku układów mikroprocesorowych, jak i audio. Częstotliwość próbkowania powinna wynosić od 250 MSps do 1 GSps, co zapewnia dokładność pomiarów i odpowiednią jakość analizy sygnałów.
Liczba kanałów: dlaczego ma znaczenie w praktyce
Liczba kanałów w oscyloskopie jest kluczowym parametrem, który wpływa na jego możliwości pomiarowe. Posiadanie przynajmniej dwóch kanałów pozwala na jednoczesne monitorowanie kilku sygnałów, co jest szczególnie przydatne w diagnostyce elektronicznej. Na przykład, podczas analizy synchronizacji sygnałów z czujników wałka rozrządu i wałka korbowego, oscyloskop z dwoma kanałami umożliwia łatwe porównanie i identyfikację problemów.
Pasmo przenoszenia: jak dopasować do swoich potrzeb
Pasmo przenoszenia oscyloskopu to kluczowy parametr, który wpływa na jego zdolność do pomiaru różnych typów sygnałów. Wybierając oscyloskop, warto zwrócić uwagę na to, jakie sygnały będziesz analizować. Na przykład, dla większości zastosowań amatorskich, pasmo na poziomie 50–100 MHz będzie wystarczające, aby zaspokoić potrzeby zarówno układów mikroprocesorowych, jak i audio. W przypadku bardziej skomplikowanych aplikacji, takich jak testowanie wysokich częstotliwości, lepiej jest zainwestować w oscyloskop o szerszym paśmie przenoszenia.
Częstotliwość próbkowania: co powinieneś wiedzieć
Częstotliwość próbkowania jest kolejnym istotnym parametrem, który bezpośrednio wpływa na dokładność pomiarów. Dla większości zastosowań oscyloskop powinien oferować częstotliwość próbkowania od 250 MSps do 1 GSps. Wysoka częstotliwość próbkowania pozwala na dokładniejsze odwzorowanie sygnałów, co jest kluczowe w diagnostyce elektronicznej. Na przykład, przy analizie sygnałów cyfrowych, wyższa częstotliwość próbkowania umożliwia uchwycenie szybkich zmian, które mogą być kluczowe dla diagnozy problemów w układach elektronicznych.
Porównanie oscyloskopów stacjonarnych i przenośnych
Oscyloskopy stacjonarne i przenośne mają różne zastosowania, co sprawia, że wybór odpowiedniego typu zależy od specyfiki pracy w warsztacie. Oscyloskopy stacjonarne oferują zazwyczaj lepszą stabilność i wydajność, co czyni je idealnymi do bardziej złożonych pomiarów w stałym miejscu. Dzięki większym ekranom i lepszym parametrom technicznym, są one doskonałym wyborem dla profesjonalistów zajmujących się zaawansowaną diagnostyką i analizą sygnałów.

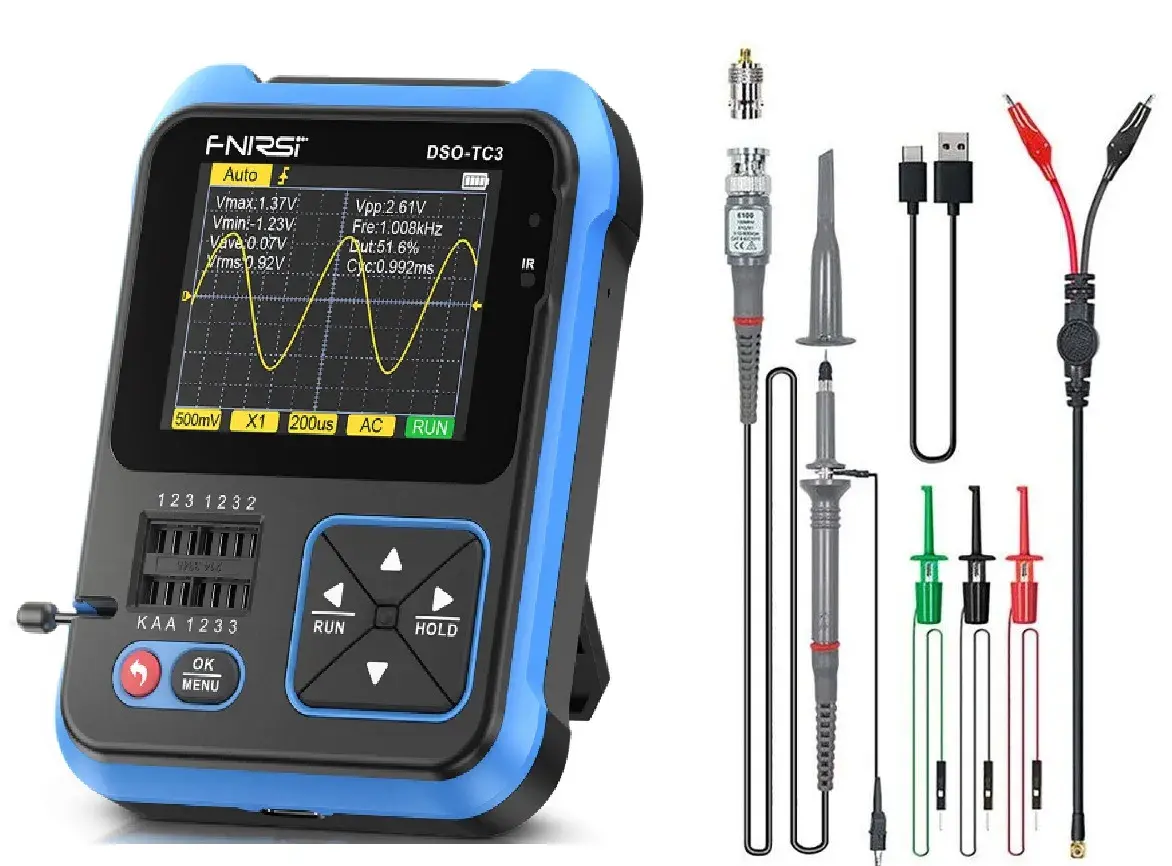

Z drugiej strony, oscyloskopy przenośne, znane również jako skopometry, są zaprojektowane z myślą o mobilności. Dzięki wbudowanym akumulatorom i kompaktowym rozmiarom, pozwalają na łatwe przenoszenie i użycie w różnych lokalizacjach, co jest szczególnie przydatne w diagnostyce samochodowej. Ich funkcjonalność sprawia, że są popularnym wyborem wśród techników, którzy potrzebują narzędzi do pracy w terenie.
| Cecha | Oscyloskopy Stacjonarne | Oscyloskopy Przenośne |
|---|---|---|
| Mobilność | Niska | Wysoka |
| Stabilność | Wysoka | Średnia |
| Parametry Techniczne | Zaawansowane | Podstawowe |
| Przykładowe Zastosowanie | Laboratoria, warsztaty | Diagnostyka w terenie |
Zalety i wady oscyloskopów stacjonarnych w warsztacie
Oscyloskopy stacjonarne w warsztacie mają wiele zalet, które czynią je atrakcyjnym wyborem dla profesjonalistów. Ich główną zaletą jest stabilność oraz wysoka jakość pomiarów, co sprawia, że są idealne do skomplikowanych analiz sygnałów. Dodatkowo, większe ekrany umożliwiają łatwiejsze odczytywanie wyników i analizy. Jednak ich główną wadą jest brak mobilności, co ogranicza ich zastosowanie do stałych lokalizacji, takich jak laboratoria czy warsztaty.
Mobilność oscyloskopów przenośnych: kiedy jest kluczowa
Mobilność oscyloskopów przenośnych jest niezwykle ważna w wielu zastosowaniach, gdzie konieczne jest przeprowadzanie pomiarów w różnych lokalizacjach. Przykładem jest diagnostyka samochodowa, gdzie technicy często muszą pracować w terenie, w pobliżu pojazdów. Przenośne oscyloskopy, dzięki swojej kompaktowej budowie i wbudowanym akumulatorom, umożliwiają szybkie i wygodne pomiary bez potrzeby podłączania do zasilania.Innym zastosowaniem przenośnych oscyloskopów jest naprawa sprzętu elektronicznego w domach klientów. W takich sytuacjach mobilność pozwala na szybką diagnozę problemów bez konieczności transportowania uszkodzonych urządzeń do warsztatu. Dodatkowo, przenośne modele często zawierają dodatkowe funkcje, takie jak wbudowane multimetry, co czyni je wszechstronnymi narzędziami w pracy technika.
Czytaj więcej: Najlepsza latarka czołowa do warsztatu: uniknij błędów przy wyborze
Budżet na oscyloskop: jak wybrać odpowiednie urządzenie
Ustalenie odpowiedniego budżetu na zakup oscyloskopu jest kluczowe dla każdego użytkownika, niezależnie od tego, czy jest amatorem, czy profesjonalistą. Warto zacząć od oceny swoich potrzeb oraz tego, jakie funkcje będą najważniejsze w codziennej pracy. Na przykład, jeśli planujesz używać oscyloskopu głównie do prostych pomiarów w warsztacie, model w przedziale cenowym od 300 do 1000 złotych może być wystarczający. Z kolei dla bardziej zaawansowanych zastosowań, takich jak diagnostyka skomplikowanych układów elektronicznych, warto rozważyć inwestycję w droższe urządzenia.
Przy ustalaniu budżetu, warto również wziąć pod uwagę dodatkowe akcesoria, takie jak sondy, które mogą być niezbędne do dokładnych pomiarów. Dobrze jest także zaplanować fundusze na ewentualne szkolenia lub kursy, które pomogą w pełni wykorzystać możliwości nowego sprzętu. W końcu, dobrze przemyślany budżet pomoże Ci wybrać najlepszy oscyloskop do warsztatu, który spełni Twoje oczekiwania i potrzeby.
Oscyloskopy dla amatorów: co można kupić w dobrej cenie
Dla amatorów, którzy szukają oscyloskopu do warsztatu w przystępnej cenie, istnieje wiele opcji, które oferują dobry stosunek jakości do ceny. Przykładem jest model Hantek 6022BE, który jest oscyloskopem USB z pasmem 20 MHz i częstotliwością próbkowania 48 MSps, idealnym dla podstawowych zastosowań. Innym interesującym modelem jest DSO1062B Hantek, który oferuje dwa kanały o pasmie 60 MHz oraz próbkowanie 1 GSa/s, co czyni go odpowiednim do bardziej złożonych zadań. Takie urządzenia są świetnym wyborem dla hobbystów, którzy potrzebują narzędzi do nauki i prostych projektów.
- Hantek 6022BE: Pasmo 20 MHz, próbkowanie 48 MSps, idealny dla amatorów.
- DSO1062B Hantek: Pasmo 60 MHz, próbkowanie 1 GSa/s, dwa kanały, dobry dla bardziej zaawansowanych zastosowań.
- Owon VDS1022I: Pasmo 25 MHz, próbkowanie 100 MSps, port USB, wygodny w użyciu.
Profesjonalne oscyloskopy: inwestycja w jakość i funkcjonalność
Inwestycja w profesjonalne oscyloskopy to krok w stronę jakości i zaawansowanych funkcji, które mogą znacznie poprawić efektywność pracy w warsztacie. Modele takie jak Tektronix TBS1052B oferują pasmo 50 MHz, częstotliwość próbkowania 1 GSps oraz bogaty zestaw funkcji analitycznych, co czyni je idealnym narzędziem dla inżynierów i techników. Dodatkowo, oscyloskopy takie jak Keysight DSOX1102G zapewniają doskonałą jakość sygnału oraz intuicyjny interfejs, co ułatwia pracę i przyspiesza proces diagnozowania.
Wykorzystanie oscyloskopów w edukacji i szkoleniach technicznych
Oscyloskopy nie tylko służą profesjonalistom w warsztatach, ale także odgrywają kluczową rolę w edukacji technicznej. W szkołach i na uczelniach technicznych, oscyloskopy są wykorzystywane do nauki podstaw elektroniki, co pozwala studentom na praktyczne zrozumienie działania układów elektronicznych. Dzięki możliwości obserwacji sygnałów w czasie rzeczywistym, uczniowie mogą lepiej zrozumieć, jak różne parametry, takie jak pasmo przenoszenia czy częstotliwość próbkowania, wpływają na wydajność układów.
W miarę jak technologia się rozwija, przyszłość oscyloskopów w edukacji wydaje się obiecująca. Nowoczesne modele, które można podłączyć do komputerów lub tabletów, umożliwiają interaktywne nauczanie i zdalne laboratoria, co staje się coraz bardziej popularne w dobie nauki online. Dzięki tym innowacjom, studenci mogą pracować z oscyloskopami w domu, co zwiększa ich dostępność i umożliwia naukę w komfortowym dla siebie środowisku. Tego rodzaju zastosowanie oscyloskopów nie tylko wzbogaca proces edukacyjny, ale także przygotowuje młodych inżynierów do wyzwań w szybko zmieniającym się świecie technologii.
