Układ sterowania silnikiem opiera się na kilku czujnikach, ale to właśnie sygnał z wałka rozrządu często decyduje o tym, czy auto odpali lekko, pracuje równo i nie wpada w tryb awaryjny. W tym artykule wyjaśniam, jak działa ten element, po czym poznać jego awarię, jak odróżnić go od czujnika wału korbowego i ile zwykle kosztuje naprawa. Dorzucam też praktyczny kontekst pod kątem diagnostyki przed wizytą na stacji kontroli pojazdów.
Najważniejsze rzeczy o pracy i awarii tego czujnika
- Jego zadanie to przekazywanie sterownikowi informacji o położeniu wałka rozrządu, żeby wtrysk i zapłon były zsynchronizowane.
- Najczęstsze objawy to trudny rozruch, nierówna praca na biegu jałowym, spadek mocy i kontrolka silnika.
- Awaria nie zawsze oznacza unieruchomienie auta, ale potrafi mocno pogorszyć kulturę pracy i zwiększyć spalanie.
- Diagnostyka powinna zacząć się od odczytu błędów, sprawdzenia wiązki i pomiaru zasilania, a dopiero potem od wymiany części.
- Koszt naprawy najczęściej mieści się w szerokim przedziale od kilkuset złotych, ale przy trudnym dostępie lub problemach z wiązką rośnie wyraźnie.
- Przed badaniem technicznym warto usunąć usterkę, bo aktywny błąd układu sterowania silnikiem często kończy się kolejną wizytą w warsztacie.
Jak działa ten czujnik i po co w ogóle jest silnikowi potrzebny

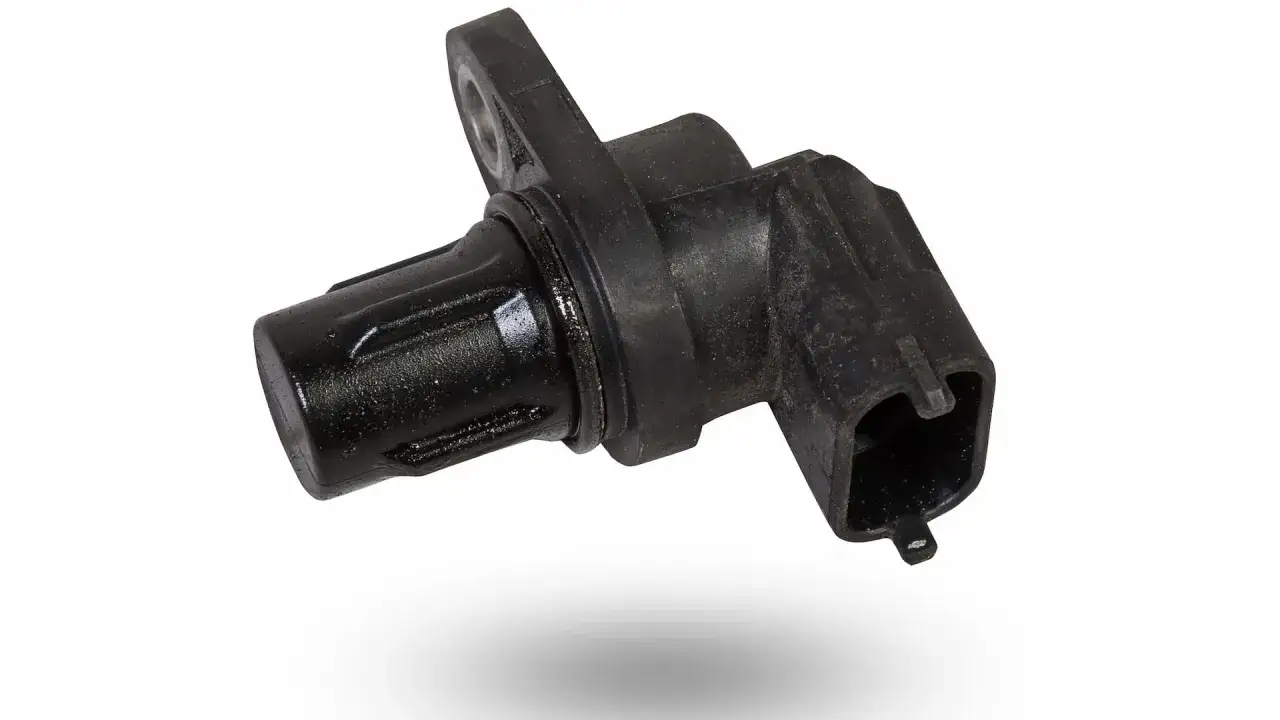

Czujnik wałka rozrządu nie jest dodatkiem „dla elektroniki”, tylko jednym z elementów, które pozwalają sterownikowi rozpoznać, w jakiej fazie pracy znajduje się silnik. W praktyce informuje ECU, kiedy zawory są w odpowiedniej pozycji względem tłoków, co ma znaczenie przy doborze momentu wtrysku, zapłonu i kolejności sterowania cylindrami. Bez tego sygnału silnik często nadal może pracować, ale zwykle już nie tak precyzyjnie i nie tak spokojnie.
W nowocześniejszych konstrukcjach najczęściej spotyka się czujnik Halla, który potrzebuje zasilania i generuje sygnał prostokątny. W starszych jednostkach można jeszcze trafić na rozwiązania indukcyjne, które wytwarzają sygnał napięciowy podczas obrotu elementu wzbudzającego. Dla sterownika ważne jest nie tylko to, że impuls istnieje, ale też że pojawia się we właściwym momencie i ma odpowiednią jakość.
Ja patrzę na ten element przede wszystkim jako na „punkt odniesienia” dla całego sterowania silnikiem. Jeśli sterownik dostaje zły albo spóźniony sygnał, zaczyna liczyć na podstawie przybliżeń, a to szybko odbija się na rozruchu, spalaniu i kulturze pracy. To prowadzi wprost do objawów, które kierowca zwykle zauważa jako pierwsze.
Objawy awarii, które najczęściej widać podczas jazdy
Uszkodzony czujnik wałka nie zawsze daje dramatyczny efekt od razu. Czasem objawy są łagodne i łatwo je zrzucić na paliwo, świece, cewki albo „gorszy dzień” silnika. Właśnie dlatego warto patrzeć na cały zestaw symptomów, a nie na pojedynczy sygnał.
- Trudniejszy rozruch na zimno albo po krótkim postoju.
- Nierówna praca na biegu jałowym, falowanie obrotów lub lekkie szarpanie.
- Spadek mocy, zwłaszcza przy przyspieszaniu od niskich obrotów.
- Kontrolka silnika i zapisane błędy w sterowniku, często z grupy P0340–P0344.
- Wejście w tryb awaryjny, czyli ograniczenie osiągów, żeby silnik dalej pracował bez większych uszkodzeń.
- Wyższe spalanie i bardziej surowa praca jednostki napędowej.
Warto pamiętać o jednym: podobne objawy może dać także instalacja zapłonowa, rozciągnięty łańcuch, problem z wtryskiem albo nieszczelność dolotu. Dlatego sam objaw nie wystarcza do postawienia diagnozy, ale jest dobrym sygnałem, że układ sterowania silnikiem wymaga sprawdzenia. Żeby to zrobić sensownie, trzeba odróżnić ten element od czujnika wału korbowego.
Czym różni się od czujnika wału korbowego
Te dwa czujniki pracują razem, ale nie robią tego samego. Jeden mówi sterownikowi, jak szybko i w jakiej pozycji obraca się wał korbowy, a drugi pomaga ustalić fazę pracy silnika i pozycję wałka rozrządu. To rozróżnienie ma znaczenie praktyczne, bo awaria każdego z nich daje inne skutki.
| Element | Co mierzy | Skutek awarii | Typowy wpływ na rozruch |
|---|---|---|---|
| Czujnik wałka rozrządu | Położenie wałka i fazę pracy silnika | Problemy z synchronizacją wtrysku, gorsza praca na biegu jałowym, błędy sterownika | Silnik często nadal odpala, ale może pracować nierówno lub dłużej kręcić |
| Czujnik wału korbowego | Prędkość obrotową i pozycję wału korbowego | Brak dokładnego odniesienia dla sterowania zapłonem i wtryskiem | Auto bardzo często w ogóle nie odpala |
To właśnie dlatego w warsztacie nie warto zgadywać po samym zachowaniu auta. Dwa podobne objawy mogą mieć zupełnie inne źródło, a błędna diagnoza kończy się niepotrzebnym kosztem. Najlepszym krokiem jest więc sprawdzenie sygnału, a nie wymiana części „na próbę”.
Jak diagnozuję usterkę krok po kroku
Ja zwykle zaczynam od najprostszych rzeczy, bo w praktyce to właśnie one najczęściej okazują się winne. Sama część bywa sprawna, a problem leży w wtyczce, przetartej wiązce albo słabym zasilaniu. Dopiero po takim sprawdzeniu ma sens bardziej zaawansowany pomiar.
- Odczytuję kody błędów i zapisuję je razem z warunkami, w których się pojawiły.

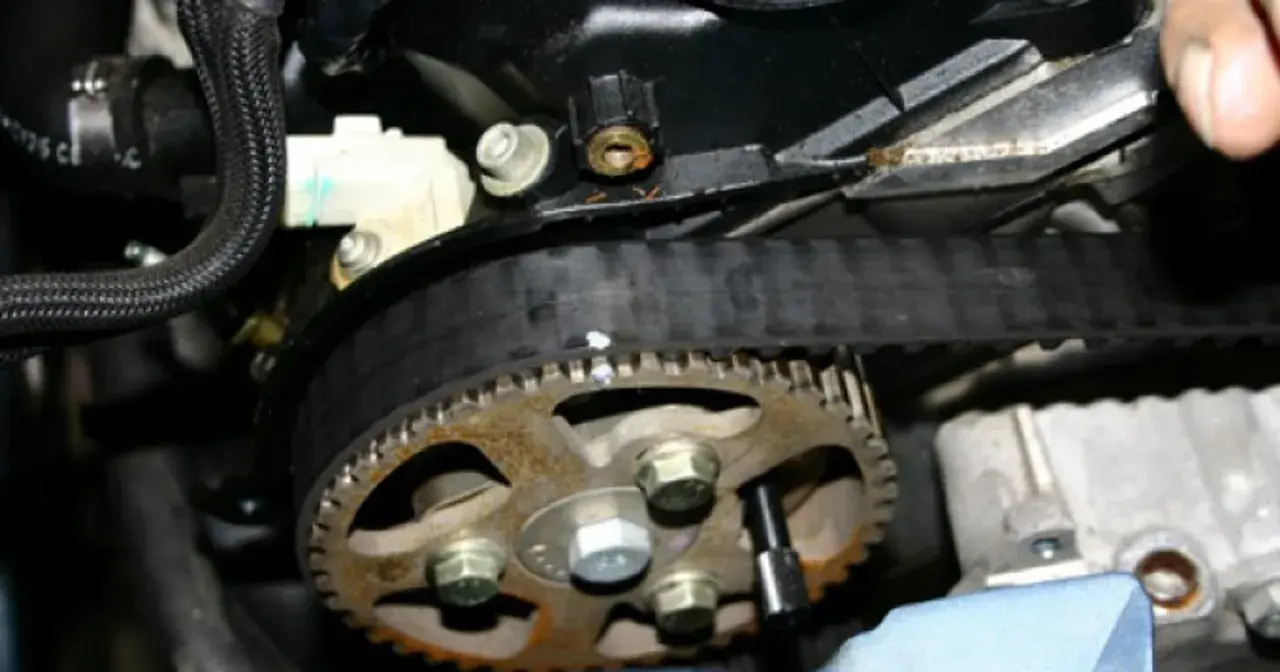

- Sprawdzam wzrokowo wtyczkę i przewody, zwłaszcza pod kątem korozji, oleju i przetarć przy pokrywie rozrządu.
- Patrzę na dane bieżące, bo przy części awarii sygnał jest zanikający, a nie całkowicie martwy.
- Mierzę zasilanie i masę, jeśli to czujnik Halla, zwykle z napięciem odniesienia około 5 V, zgodnie z dokumentacją producenta.
- Sprawdzam sygnał oscyloskopem, bo multimetr nie zawsze pokaże krótkie zaniki impulsu.
- Porównuję sygnał z czujnikiem wału, żeby zobaczyć, czy faza odczytu jest logiczna.
- Kasuję błędy i robię jazdę próbną, ale tylko wtedy, gdy problem został faktycznie usunięty.
Przy czujniku Halla najważniejsze jest zasilanie, masa i czysty sygnał prostokątny. Przy czujniku indukcyjnym trzeba patrzeć na amplitudę oraz regularność impulsów. W obu przypadkach oscyloskop daje o wiele pełniejszy obraz niż prosty odczyt błędu z testera. Z takiej diagnostyki naturalnie wynika kolejne pytanie: ile to wszystko kosztuje.
Ile kosztuje naprawa i od czego zależy cena
Ceny są bardzo różne, bo ten sam objaw może wynikać z drobnej usterki elektrycznej albo z konieczności rozbierania większej części osprzętu silnika. W typowym aucie osobowym sama diagnostyka i wymiana czujnika nie powinny być drogie, ale przy trudnym dostępie koszt szybko rośnie.
| Zakres pracy | Najczęstszy przedział kosztów | Co wpływa na cenę |
|---|---|---|
| Diagnostyka komputerowa | 100–250 zł | Zakres testów, odczyt parametrów bieżących, sprawdzenie instalacji |
| Sam czujnik | 80–400 zł | Marka, typ silnika, jakość części, dostępność zamiennika |
| Sam czujnik w autach premium lub nietypowych | 300–1000 zł | Specyficzna konstrukcja, oryginał, ograniczona dostępność |
| Robocizna | 100–400 zł | Dostęp do elementu, konieczność demontażu osprzętu, lokalizacja przy rozrządzie |
| Całość przy prostym przypadku | 250–900 zł | Typowy miejski samochód, łatwy dostęp, bez dodatkowych usterek |
| Całość przy trudnym dostępie lub problemach z wiązką | 1000–2000 zł | Rozbudowany demontaż, naprawa przewodów, dodatkowe testy |
Najdroższy scenariusz to ten, w którym wymiana samego elementu nie rozwiązuje problemu, bo winna okazuje się wiązka albo mechanika rozrządu. Dlatego rozsądniej jest najpierw potwierdzić usterkę, a dopiero potem kupować część. To szczególnie ważne, gdy auto ma wkrótce trafić na przegląd techniczny.
Co sprawdzić przed przeglądem technicznym i kiedy nie czekać
Na stacji kontroli pojazdów liczy się nie to, że samochód „jeszcze jedzie”, tylko to, czy pracuje poprawnie i nie pokazuje objawów awarii układu sterowania silnikiem. Jeżeli świeci kontrolka silnika, auto szarpie, gaśnie albo odpala wyraźnie gorzej niż zwykle, ja nie odkładałbym diagnozy na później. Taki stan często oznacza, że problem wróci zaraz po skasowaniu błędu, a przegląd i tak trzeba będzie powtórzyć po naprawie.
Przed wizytą warto zrobić prosty audyt: sprawdzić, czy silnik odpala na zimno i ciepło bez przeciągania rozrusznika, czy obroty biegu jałowego są stabilne, czy nie pojawiają się nowe błędy OBD i czy nie słychać nierównej pracy po uruchomieniu. Jeśli usterka dotyczy sygnału z wałka, jej skutkiem bywa nie tylko gorsza praca jednostki, ale też problemy z emisją spalin i gotowością monitorów diagnostycznych. W praktyce oznacza to jedno: lepiej usunąć przyczynę wcześniej niż liczyć na szczęście podczas badania.
Jeśli auto ma jechać na badanie w Słupsku lub w innej lokalizacji, nie ma sensu ryzykować wizyty „na próbę”. W przypadku układów elektronicznych czasem drobny błąd oznacza tylko tanią naprawę przewodu, a czasem sygnał poważniejszego problemu z rozrządem lub sterowaniem silnikiem. Im szybciej to sprawdzisz, tym mniejsze ryzyko, że przegląd stanie się tylko formalnym potwierdzeniem znanej już usterki.
Najrozsądniejsza kolejność działań przy podejrzeniu usterki
Jeśli miałbym zostawić tylko jedną praktyczną wskazówkę, brzmiałaby ona tak: nie wymieniaj części w ciemno. Najpierw odczyt błędów, potem wiązka i wtyczka, następnie pomiar sygnału, a dopiero na końcu decyzja o wymianie. Taka kolejność oszczędza pieniądze i zwykle skraca czas naprawy.
W wielu przypadkach problemem nie jest sam czujnik, tylko jego otoczenie: zabrudzony wtyk, wilgoć, uszkodzenie przewodu albo rozjechana synchronizacja rozrządu. Gdy potraktujesz temat zbyt skrótowo, łatwo wrócić do warsztatu z tym samym objawem, tylko po wyższym rachunku. Ja wolę podejście spokojne i techniczne, bo przy silniku działa ono po prostu lepiej.
Najlepszy efekt daje połączenie diagnostyki komputerowej z realnym pomiarem na aucie. To właśnie wtedy widać, czy problem dotyczy samego czujnika wałka, czy całego układu, który ma mu dostarczyć poprawny sygnał.
